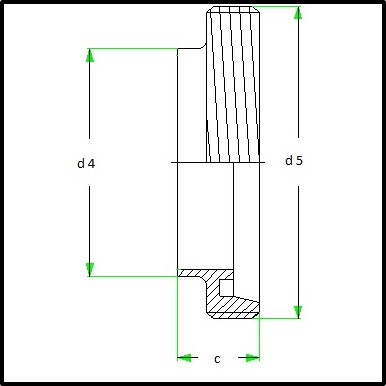

Manchon fileté (SC)

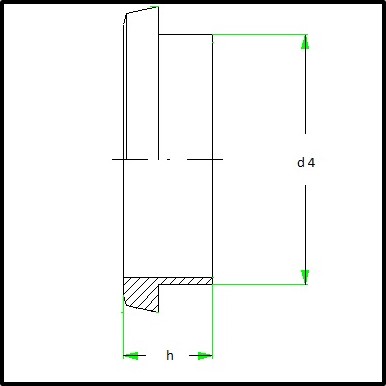

Manchon conique (SD)

Raccords DIN 11851 - 1.4307/1.4404

DN
DIN		Dim.
d 4

Manchon fileté SC

Manchon conique SDEcrou cannelé FRaccord cpl.
d 5cNo. d'article 1.4307/1.4404hNo. d'article 1.4307/1.4404No. d'article No. d'article 1.4307/1.4404
1013x1.5Rd 28x1/8"2110013.000.010.10/301710014.000.010.10/3010003.000.010.1010010.000.010.10/30
1519x1.5Rd 34x1/8"2110013.000.015.10/301710014.000.015.10/3010003.000.015.1010010.000.015.10/30
2023x1.5Rd 44x1/6"2410013.000.020.10/301810014.000.020.10/3010003.000.020.1010010.000.020.10/30
2529x1.5Rd 52x1/6"2910013.000.025.10/302210014.000.025.10/3010003.000.025.1010010.000.025.10/30
3235x1.5Rd 58x1/6"3210013.000.032.10/302510014.000.032.10/3010003.000.032.10

10010.000.032.10/30

4041x1.5Rd 65x1/6"3310013.000.040.10/302610014.000.040.10/3010003.000.040.1010010.000.040.10/30
5053x1.5Rd 78x1/6"3510013.000.050.10/302810014.000.050.10/3010003.000.050.1010010.000.050.10/30
6570x2.0Rd 95x1/6"4010013.000.065.10/303210014.000.065.10/3010003.000.065.1010010.000.065.10/30
8085x2.0Rd 110x1/4"4510013.000.080.10/303710014.000.080.10/3010003.000.080.1010010.000.080.10/30
100104x2.0Rd 130x1/4"5410013.000.100.10/304410014.000.100.10/3010003.000.100.1010010.000.100.10/30
125129x2.0Rd 160x1/4"4610013.000.125.10/303410014.000.125.10/3010003.000.125.1010010.000.125.10/30
150154x2.0Rd 190x1/4"5010013.000.150.10/303710014.000.150.10/3010003.000.150.1010010.000.150.10/30

Raccords à sertir DN 25, 40 et 50 également livrable de stock.
Manchons avec taraudage/filetage extérieur et réduits ainsi que des écrous cannelés en matière 1.4404 sur demande.

Raccord spécial - 1.4404 DIN/ISO

DN Dim.
d 4

Manchon fileté

 Manchon conique
d 5 c No. d'article h No. d'article
10 17.2x1.6 Rd 28x1/8" 21 10019.000.010.30 17 10020.000.010.30
15 21.3x1.6 Rd 34x1/8" 21 10019.000.015.30 17 10020.000.015.30
20 26.9x1.6 Rd 44x1/6" 24 10019.000.020.30 18 10020.000.020.30
25 33.7x2.0 Rd 52x1/6" 29

10019.000.025.30

 22 10020.000.025.30
32 42.4x2.0 Rd 58x1/6" 32 10019.000.032.30 25 10020.000.032.30
40 48.3x2.0 Rd 65x1/6" 33 10019.000.040.30 26 10020.000.040.30
50 60.3x2.0 Rd 78x1/6" 35 10019.000.050.30 28 10020.000.050.30
65 76.1x2.0 Rd 95x1/6" 40 10019.000.065.30 32 10020.000.065.30
80 88.9x2.3 Rd 110x1/4" 45 10019.000.080.30 37 10020.000.080.30
100 114.3x2.3 Rd 130x1/4" 54 10019.000.100.30 44 10020.000.100.30
125 139.7x2.6 Rd 160x1/4" 46 10019.000.125.30 34 10020.000.125.30
150 168.3x2.6 Rd 190x1/4" 50 10019.000.150.30 37 10020.000.150.30
Ecrous et joints voir raccords DIN 11851.

Joints pour raccords DIN 11851

DN
DIN		PerbunanSiliconeVitonPTFEEPDM
No. d'articleNo. d'articleNo. d'articleNo. d'articleNo. d'article
1010004.000.010.5410005.000.010.5410006.000.010.5410007.000.010.5410008.000.010.54
1510004.000.015.5410005.000.015.5410006.000.015.5410007.000.015.5410008.000.015.54
2010004.000.020.5410005.000.020.5410006.000.020.5410007.000.020.5410008.000.020.54
2510004.000.025.5410005.000.025.5410006.000.025.5410007.000.025.5410008.000.025.54
3210004.000.032.5410005.000.032.5410006.000.032.5410007.000.032.5410008.000.032.54
4010004.000.040.5410005.000.040.5410006.000.040.5410007.000.040.5410008.000.040.54
5010004.000.050.5410005.000.050.5410006.000.050.5410007.000.050.5410008.000.050.54
6510004.000.065.5410005.000.065.5410006.000.065.5410007.000.065.5410008.000.065.54
8010004.000.080.5410005.000.080.5410006.000.080.5410007.000.080.5410008.000.080.54
10010004.000.100.5410005.000.100.5410006.000.100.5410007.000.100.5410008.000.100.54
12510004.000.125.5410005.000.125.5410006.000.125.5410007.000.125.5410008.000.125.54
15010004.000.150.5410005.000.150.5410006.000.150.5410007.000.150.5410008.000.150.54
Autres qualités, exécution haute ou avec lèvre sur demande.

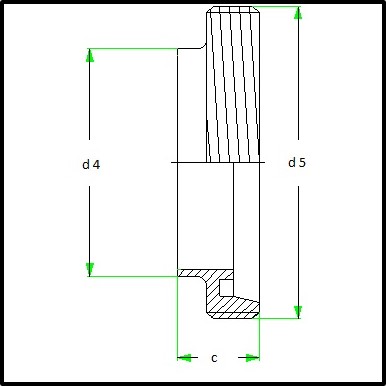

Manchon fileté (SMS)

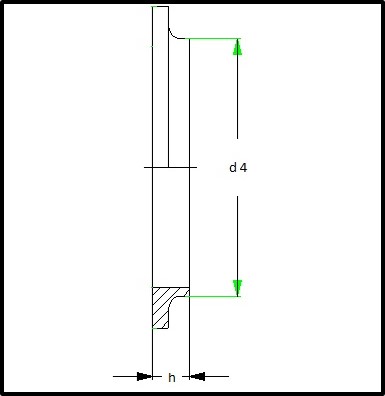

Douille (SMS)

Raccords SMS

DN
SMS/Pouce		Dim.
d4		Manchon filetéDouilleEcrou canneléRaccord cpl.
d5cNo. d'article
1.4307/1.4404		hNo. d'article
1.4307/1.4404		No. d'article
1.4307

No. d'article 1.4307/1.4404

25/1"25x1.25

Rd
40x1/6"

1910206.000.100.10/3015.510207.000.100.10/3010203.000.100.10/3010209.000.100.10/30
38/1 1/2"38x1.25Rd
60x1/6"		2310206.000.112.10/301610207.000.112.10/3010203.000.112.10/3010209.000.112.10/30
51/2"51x1.25Rd
70x1/6"		2310206.000.200.10/301710207.000.200.10/3010203.000.200.10/3010209.000.200.10/30
63.5/2 1/2"63.5x1.5Rd
85x1/6"		2710206.000.212.10/301710207.000.212.10/3010203.000.212.10/3010209.000.212.10/30
76/3"76.1x1.6Rd
98x1/6"		2710206.000.300.10/301910207.000.300.10/3010203.000.300.10/3010209.000.300.10/30
101.6/4"102.5x2.45Rd
132x1/6"		3510206.000.400.10/301210207.000.400.10/3010203.000.400.10/3010209.000.400.10/30

Joints pour raccords SMS

DN
SMS/Pouce		EPDM avec lèvreEPDM sans lèvre
No. d'articleNo. d'article
25/1"10200.000.100.5410204.000.100.56
38/1 1/2"10200.000.112.5410204.000.112.56
51/2"10200.000.200.5410204.000.200.56
63.5/2 1/2"10200.000.212.5410204.000.212.56
76/3"10200.000.300.5410204.000.300.56
101.6/4"sur demande10200.000.400.54
Perbunan, Viton, Silicone et PTFE sur demande.
